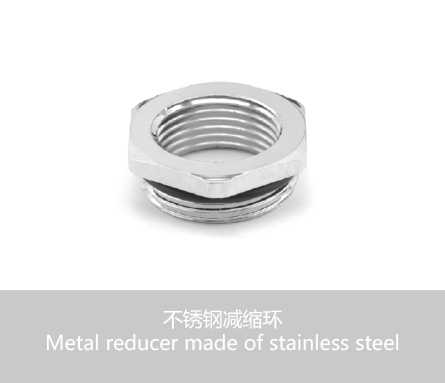

不锈钢减缩环
HG-RES
材料:不锈钢304
产品介绍:用于过渡连接。
应用范围:适用于同一种类的螺纹形式。
产品参数
HG-RES-M
产品编号 | 外螺纹规格 | 内螺纹规格 | 外螺纹长度L1 mm | 总长度L mm |
公制 Metr. | 公制 Metr. | |||
HG-RES-M16/M12B | M16 X 1.5 | M12 X 1.5 | 7.0 | 10.0 |
HG-RES-M18/M16B | M18 X 1.5 | M16 X 1.5 | 7.0 | 20.5 |
HG-RES-M20/M16B | M20 X 1.5 | M16 X 1.5 | 7.0 | 10.5 |
HG-RES-M20/M18B | M20 X 1.5 | M18 X 1.5 | 7.0 | 21.0 |
HG-RES-M24/M20B | M24 X 1.5 | M20 X 1.5 | 7.0 | 10.5 |
HG-RES-M25/M20B | M25 X 1.5 | M20 X 1.5 | 7.0 | 10.5 |
HG-RES-M27/M25B | M27 X 2.0 | M25 X 1.5 | 8.0 | 24.0 |
HG-RES-M30/M27B | M30 X 2.0 | M27 X 2.0 | 8.0 | 24.0 |
HG-RES-M32/M25B | M32 X 1.5 | M25 X 1.5 | 8.0 | 12.0 |
HG-RES-M36/M32B | M36 X 2.0 | M32 X 1.5 | 8.0 | 12.0 |
HG-RES-M40/M32B | M40 X 1.5 | M32 X 1.5 | 9.0 | 14.0 |
HG-RES-M50/M40B | M50 X 1.5 | M40 X 1.5 | 9.0 | 14.0 |
HG-RES-M63/M50B | M63 X 1.5 | M50 X 1.5 | 10.0 | 16.0 |
HG-RES-PG
产品编号 | 外螺纹规格 | 内螺纹规格 | 外螺纹长度L1 mm | 总长度L mm |
德制 PG | 德制 PG | |||
HG-RES-PG9/PG7B | PG9 | PG7 | 7.0 | 10.0 |
HG-RES-PG11/PG9B | PG11 | PG9 | 7.0 | 10.5 |
HG-RES-PG13.5/PG11B | PG13.5 | PG11 | 7.0 | 10.5 |
HG-RES-PG16/PG13.5B | PG16 | PG13.5 | 7.0 | 10.5 |
HG-RES-PG21/PG16B | PG21 | PG16 | 7.0 | 11.0 |
HG-RES-PG29/PG21B | PG29 | PG21 | 8.0 | 13.0 |
HG-RES-PG36/PG29B | PG36 | PG29 | 9.0 | 14.0 |
HG-RES-PG48/PG42B | PG48 | PG42 | 10.0 | 16.0 |
